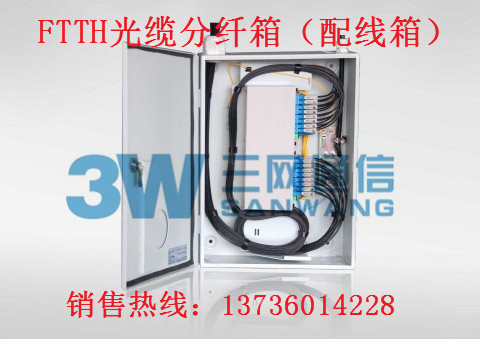

光纜分纖箱適用于光分路器出局端后的分散放置的網絡結構，由光纜開剝固定組件，光分路器模塊、熔接模塊、存儲區等組成，完成光纜的引入固定、光纖的熔接配線、光分路器的安裝管理、皮線光纜的盤存、固定和熔接等，實現光線路的分路增容。室外型可掛墻或掛桿安裝，室內型可實現樓道或弱電井掛壁安裝。根據箱體材料不同，可分為復合材料箱體和鈑金箱體。
主要特點
熔接配線分離式結構，方便擴容和維護。
配線采用滑動式適配器安裝條，可安裝FC、SC適配器。
可根據需要增加盒式光分路器。
可滿足一級集中分光后的光皮轉換，也可做二級分光點和一級分光點用。
訂貨指南

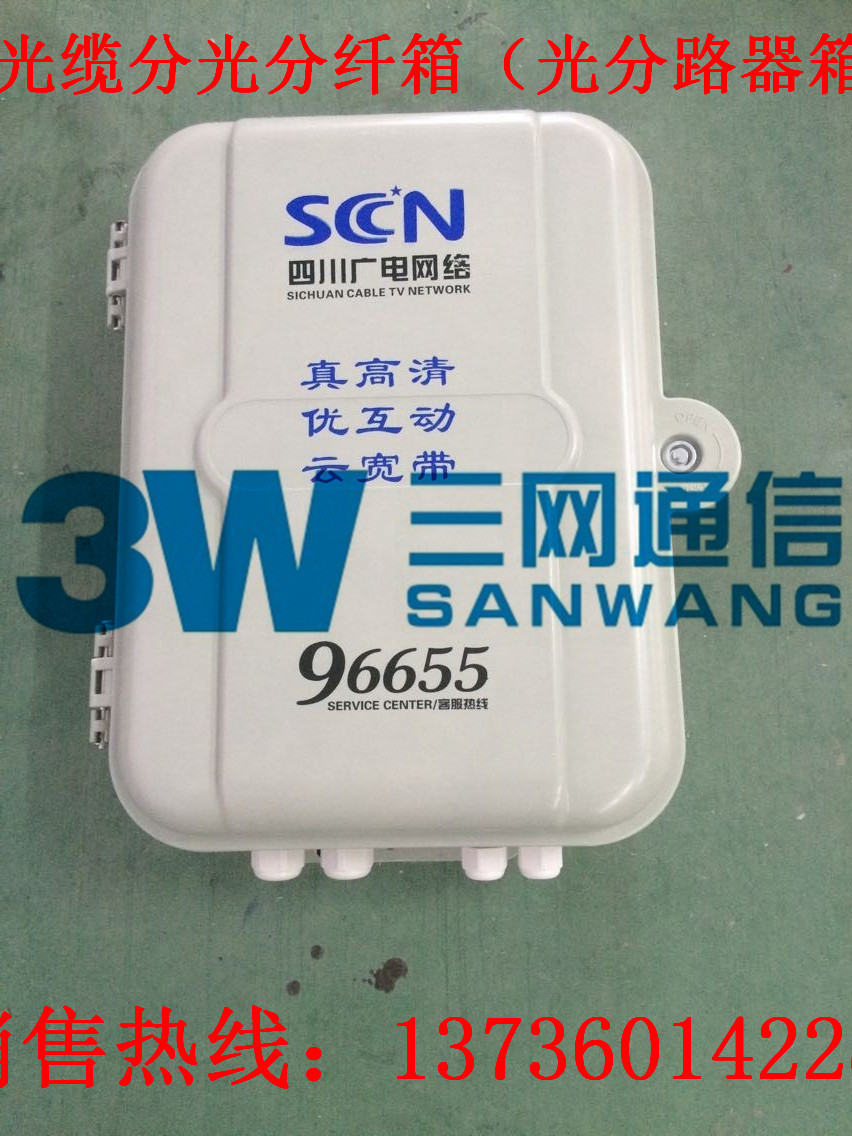

產品名稱 | 產品型號 | 品 號 | 容量（配線/熔接） | 外形尺寸（長x高x寬） | 備 注 |
光纜分纖箱（金屬） | GF-KJN-24A1 | 104060140 | 24/24 | 350x320x90 | 室內鈑金，可裝1x16及以下盒式分路器 |
GF-KJN-72A1 | 104060170 | 72/72 | 420x380x130 | 室內鈑金，zui多可裝4個1x16盒式分路器 | |
GF-KJW-48A1 | 104060070 | 48/72 | 380x370x130 | 室外鈑金，zui多可裝2個1x16盒式分路器 | |
GF-KJW-96A1 | 104060090 | 96/120 | 550x440x130 | 室外鈑金，zui多可裝3個1x16盒式分路器 | |
光纜分纖箱（復合材料） | GF-KSW-24A | 104040120 | 24/24 | 350x300x125 | 可裝1個1x16盒式分路器，2個1分8盒式分路器 |
GF-KSW-48A | 104040130 | 48/48 | 450x340x125 | 可裝1個1x32盒式分路器，2個1分16盒式分路器 |
注：復合材料箱體采用PC+ABC+UV材料，室內外通用型，可上下進纜、下出纖。
1、執行標準：YD/T 2150-2010《光纜分纖箱》
2、適用范圍：適用于光分路器出局端后的分散放置的網絡結構,由光纜開剝固定組件、光分路器模塊、熔接模塊、存儲區等組成,完成光纜的引入固定、光纖的熔接配線、光分路器的安裝管理、皮線光纜的盤存、固定、熔接等,實現光線路的分路增容。室外型可掛墻或掛桿安裝,室內型可實現樓道或弱電井掛壁安裝。
3、主要技術參數：
工作溫度：-40℃-+60℃；
環境濕度：≤95﹪（+40℃時）；
大氣壓力：70kPa-106kPa；
4、總體結構描述
（1）箱門開啟角度大于120，使用單開門方式。
（2）采用上下垂直缺口開孔（室內型），箱體的頂部與底部各配置1進線孔、1出線孔(室外型底部配置1進線孔、1出線孔)，且光纜固定與保護裝置應能滿足至少4根普通光纜固定及引入用戶蝶形光纜固定的需求。
（3）光纖熔接盤片采用開啟式，選用172mm×110mm×15mm(長×寬×高)的小尺寸產品。
（4）光纜引入時其彎曲半徑大于光纜直徑的15倍。
（5）光纜光纖在箱內布放時，不論在何處轉彎，其曲率半徑不小于30mm。對于彎曲不敏感光纖，其彎曲半徑可按光纖的要求執行。
（6）引入蝶形光纜固定后的zui小彎曲半徑不小于10mm，在箱體內的預留長度不小于0.5m。
（7）光分路器采用光分路器模塊式安裝,方便快捷。
（8）機箱內光纖的終端、熔接、存儲，應在滿容量范圍內方便地成套配置。
（9）連接器插拔耐久性壽命＞1000次；
規格型號
序號 | 品名 | 規格(H*W*D) | 容量 | 光分器數量 | 備注 |
1 | 光纜分纖箱 | 310*300*90 | 16芯 | 二個插槽 | 室內型 壁掛式 |
2 | 光纜分纖箱 | 460*340*90 | 32芯 | 四個插槽 | |
3 | 光纜分纖箱 | 590*340*90 | 48芯 | 六個插槽 | |
4 | 光纜分纖箱 | 350*320*100 | 16芯 | 二個插槽 | 室外型 壁掛式掛桿式 |
5 | 光纜分纖箱 | 490*360*100 | 32芯 | 四個插槽 | |
6 | 光纜分纖箱 | 620*360*100 | 48芯 | 六個插槽 |
5、光電性能
（1）連接器衰減（插入、互換、重復）≤0.3dB；
（2）回波損耗：APC型≥60dB，UPC型≥50dB，PC型≥45dB；
（3）其余性能指標均符合YD/T1437-2006 ODF行業標準及相關行業標準要求。
6、附件表
序號 | 名稱 | 數量 | 備注 |
1 | 產品使用說明書 | 1本 |
|
2 | 膨脹螺栓M6×60 | 4套 | 室內配 |
3 | 膨脹螺栓M8×80 | 4套 | 室外配 |
4 | 產品合格證 | 1張 |
|
5 | 線扎3*100 | 1包 |
|
6 | 裸纖保護套管Φ6-3.8 | 1.5m/12芯熔接盤 |
|
7 | 熔接保護套管單芯 | 與適配器數量配套 |
|
8 | 不銹鋼喉箍Φ9-Φ16 | 3個 |
|
9 | 附件清單 | 1份 |
|
10 | 裝箱清單 | 1張 |
|
三網通信產品規格一覽表
序 | 三網通信型號 | 光纜進線 | 皮纖容量 | 外形尺寸 | 材料及應用 |
1 | GPX41-XS-16A | 2×2芯 | 16線 | 340mm×350mm×95mm | 金屬/室內 |
2 | GPX41-XS-32B | 2×2芯 | 32線 | 345mm×465mm×95mm | 金屬/室內 |
3 | GPX41-XS-16C | 2×2芯 | 16線 | 260mm×300mm×70mm | 金屬/室內 |
4 | GPX41-XS-32D | 2×2芯 | 32線 | 260mm×365mm×70mm | 金屬/室內 |
5 | GPX41-XS-16E | 1×2芯 | 16線 | 285mm×383mm×100mm | SMC/室內外 |
6 | GPX41-XS-16F | 2×2芯 | 16線 | 290mm×290mm×100mm | PC＋PPO外殼 |
7 | GPX41-XS-32G | 2×2芯 | 32線 | 290mm×390mm×100mm | PC＋PPO外殼 |

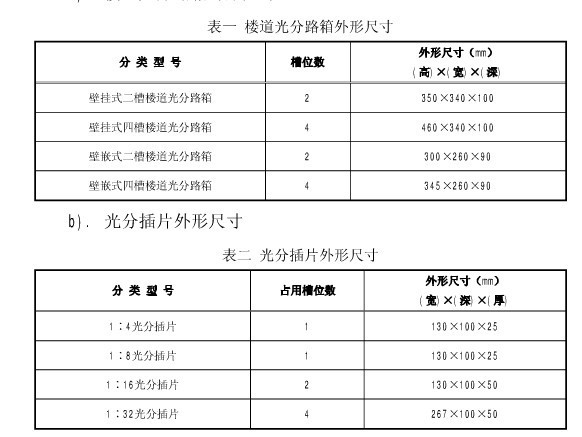

壁掛式二槽樓道光分路器箱（16芯）
技術參數：
槽位數（個） | 光分路器(微型)容量（個） | 外形尺寸 | ||
2槽 | 1/2×4 | 1/2×8 | 1×16 | （高）×（寬）×（深） |
2 | 2 | 1 | 350×340×100 | |
工作環境溫度 | ﹣10℃～﹢40℃（室內）；﹣40℃～﹢60℃（室外） | |||
環境濕度 | ≦85%（﹢30℃）（室內）；≦95%（﹢40℃）（室內） | |||
大氣壓力 | 70kPa～106 kPa | |||
光纜進入數量 | 1×2根（上、下進纜） | |||
皮纖進入數量 | 4×4根（上、下進纜） | |||
箱門開啟角度 | 180° | |||
接地排耐電壓水平 | ≥3000V（DC）/10mA/1min | |||
絕緣電阻 | ≥2×1020MΩ500V | |||
產品特點：
＊箱體材質采用優質冷軋板（Q235-A）制成，箱體表面采用環氧靜電噴塑，具有耐腐蝕、耐老化；
＊塑件部分采用阻燃ABS材質部件；
＊雙層結構設計，上層為光分路器配線層，下層為光纖熔接層；
＊光分路器模塊采用抽屜式模塊設計，具有很強的互換性和通用性；
＊采用翻板式結構，能高密度的配置端口和分光設施。
＊符合(YD/T988-2007通信光纜交接箱要求)
產品應用：
＊本產品運用于FTTH光網絡中的客戶端配線設備，光傳輸終端的成端熔接、分光、配線輸出等功能，能有效的對光纜進行終接、保護及管理，為光網絡傳輸過程中的必需設備；
壁掛式四槽樓道光分路器箱（32芯）
技術參數：
槽位數 | 光分路器(微型)容量（個） | 外形尺寸 | |||
4槽 | 1×4 | 1×8 | 1×16 | 1×32 | （高）×（寬）×（深） |
4 | 4 | 4 | 1 | 460×340×100 | |
工作環境溫度 | ﹣10℃～﹢40℃（室內）；﹣40℃～﹢60℃（室外） | ||||
環境濕度 | ≦85%（﹢30℃）（室內）；≦95%（﹢40℃）（室內） | ||||
大氣壓力 | 70kPa～106 kPa | ||||
光纜進入數量 | 1×2根（上、下進纜） | ||||
皮纖進入數量 | 8×4根（上、下進纜） | ||||
箱門開啟角度 | 180° | ||||
接地排耐電壓水平 | ≥3000V（DC）/10mA/1min | ||||
絕緣電阻 | ≥2×1020MΩ500V | ||||
產品特點：
＊箱體材質采用優質冷軋板（Q235-A）制成，箱體表面采用環氧靜電噴塑，具有耐腐蝕、耐老化；
＊塑件部分采用阻燃ABS材質部件；
＊雙層結構設計，上層為光分路器配線層，下層為光纖熔接層；
＊光分路器模塊采用抽屜式模塊設計，具有很強的互換性和通用性；
＊采用翻板式結構，能高密度的配置端口和分光設施。
＊符合(YD/T988-2007通信光纜交接箱要求)
產品應用：
＊本產品運用于FTTH光網絡中的客戶端配線設備，光傳輸終端的成端熔接、分光、配線輸出等功能，能有效的對光纜進行終接、保護及管理，為光網絡傳輸過程中的必需設備；
樓道光分路器箱技術規范書
本文件是寧波三網通信設備有限公司 (三網通信)向?yàn)閿M建的中國電信|中國聯通|中國鐵通|中國移動通信樓道光分路器箱設備部分的設備供應商。
適用場合：
采用翻轉式結構，應用于室外光纖的分路覆蓋，分掛桿式及壁掛式兩種形式。
產品特點：
●分路器采用翻轉式結構，維護和擴展方便；
●可滿足一級或兩級分光；
●可采用SMC、不銹鋼或鍍鋅鋼板材質，耐候性好；
●直熔模塊支持光纖過路功能；
●體積小，防護等級為IP65。
一、產品特點及結構說明
本產品主要適用于全光網（xPON）組網中的無源光纜接入（OND）環節中的應用，特別適用于FTTH接入系統中的終端接入環節中使用，目前已應用于新疆電信FTTH工程的產品1萬余套，產品已基本成熟。
